Mengukur Tegangan AC dan Menghitung Frekuensi dengan Osiloskop

Mengukur Tegangan AC dan Menghitung Frekuensi dengan Osiloskop – Osiloskop pada dasarnya dapat digunakan sebagai alat ukur untuk mengukur besaran tegangan AC dan Frekuensinya dengan cara menampilkan bentuk gelombang dari pengukuran tersebut. Tegangan AC yang diukur akan menampilkan bentuk gelombang sinus yang kemudian dengan gelombang sinus tersebut kita hitung frekuensinya berdasarkan Perioda gelombang yang ditampilkan.

Mengukur Tegangan AC dengan Osiloskop

Tegangan AC (Alternating Current) sering dikenal juga dengan Tegangan Bolak Balik merupakan listrik yang arah arusnya selalu berubah-ubah atau bolak-balik. Pada umumnya Tegangan AC berbentuk gelombang Sinus. Dengan menggunakan Osiloskop, kita dapat mengukur Tegangan AC tersebut dan juga dapat melihat tampilan gelombang AC-nya.

Sebelum melakukan pengukuran Tegangan AC pada Osiloskop, lakukan persiapan dengan mengatur berikut ini :

1. ON-kan Osiloskop.
2. Sakelar TIME/DIV diputar ke 5msec (5 mili detik)
3. Sakelar VOLT/DIV diputar ke 5 Volt (artinya 1 kotak atau 1 Div pada layar Osiloskop adalah 5 Volt).
4. Pasangkan Probe pada terminal yang ingin diukur.
5. Hitung Tegangan AC berdasarkan gelombang yang ditampilkan.

6. Tegangan puncak adalah 2 kotak atau 2 DIV, Sakelar VOLT/DIV yang kita setting adalah 5 Volt maka hasil perhitungannya adalah 10 Volt ( 2 DIV x 5 Volt = 10 Volt)
7. Sedangkan Tegangan puncak ke puncaknya adalah 20 Volt dengan perhitungan sebagai berikut : 4 DIV x 5 Volt = 20 Volt
   Maka hasil pengukuran tegangan AC tersebut adalah 20 Volt

Mengukur Frekuensi dengan Osiloskop

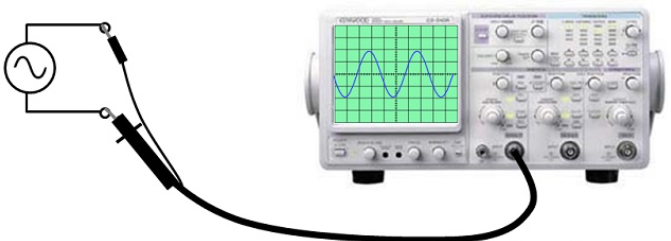

Pada dasarnya Frekuensi adalah jumlah siklus gelombang dalam satu detik yang biasanya dilambangkan dengan simbol “F”. Satuan dari Frekuensi adalah Hertz (Hz). Untuk mengukur Frekuensi pada Osiloskop, kita perlu mengetahui Perioda sebuah gelombang Sinus dengan cara melihatnya dari layar Osiloskop. Yang dimaksud dengan Perioda adalah Waktu yang dibutuhkan satu siklus pengulangan secara lengkap. Perioda biasanya dilambangkan dengan “T”, satuan Perioda adalah detik (second). Dari gelombang sinus yang ditampilkan osiloskop seperti pada gambar diatas ini, kita dapat menghitung Frekuensinya.

Rumus Menghitung Frekuensi :

F = 1 / T

Dimana :
F = Frekuensi (dalam satuan Hz)
T = Periode (dalam satuan second atau detik),
Cara perhitungan Perioda (T) adalah mengalikan jumlah divisi satu siklus gelombang dengan nilai waktu yang disetting pada sakelar TIME/DIV.

F = 1 / (5ms x 4 Div)
F = 1 / 20ms (harus dikonversi ke second)
F = 1 / 0.02 second
F = 50 Hz

teknikelektronika.com
