Mengenal Komponen Elektronika Dan Fungsinya – adalah elemen terkecil dalam suatu rangkaian elektronika. Dalam rangkaian elektronika pada umumnya terdiri dari komponen aktif dan komponen pasif. Setiap komponen elektronika dibuat dengan nilai dan fungsi yang berbeda berdasarkan produsen pembuat komponen elektronika tersebut. Setiap komponen elektronika memiliki tipe, nilai dan simbol yang berbeda-beda. Tipe dan nilai yang melekat pada suatu komponen elektronika memberikan arti fungsi dan pabrikan pembuatnya. Sedangkan simbol komponen elektronika ditentukan berdasarkan jenis dan fungsinya tanpa membedakan pabrik pembuat komponen elektronika tersebut.
Komponen elektronika dapat dibedakan berdasarkan bentuk dan cara pemasangannya dan dibedakan berdasarkan fungsi dan cara kerjanya.
Daftar Isi :
Jenis –Jenis Komponen Elektronika
Berdasarkan bentuk dan cara pemasangannya komponen elektronika dibedakan dalam 2 jenis yaitu jenis SMD (Surface Mount Device) dan jenis umum atau reguler.
Komponen Elektronika Jenis Umum (Reguler)

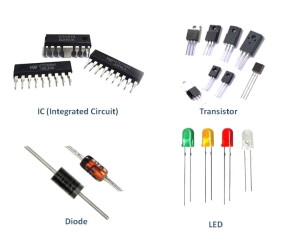

Komponen jenis umum adalah komponen elektronika yang secara fisik memiliki pin atau kaki dengan tujuan cara pemasangannya menggunakan PCB yang berlubang. Yaitu posisi komponen diletakan pada PCB kemudian pin atau kaki komponen pada sisi PCB yang lain untuk disolder pada jalur PCB tersebut. Beberapa komponen elektronika jenis umum dapat dilihat dalam gambar dbawah.
Komponen elektronika jenis ini pada umumnya digunakan untuk membuat sistem sederhana yang tidak menuntut fisik perangkat yang kecil atau digunakan pada perangkat atau sistem elektronik dengan daya besar.
Komponen Elektronika Jenis SMD (Surface Mount Device)

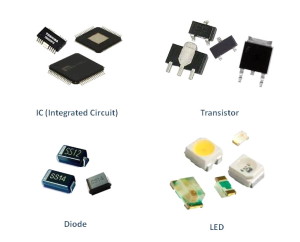

Komponen elektronika jenis SMD (Surface Mount Device) ini adalah komponen elektronika yang cara pemasangannya langsung ditempel dan disolder dengan PCB pada sisi jalur PCB. Komponen elektronika jenis SMD ini juga dilengkapi pin atau kaki, akan tetapi fisik kaki atau pin komponen jenis SMD ini di desain kecil dengan tujuan untuk dipasang pada permukaan jalur PCB. Pada umumnya komponen elektronika jenis SMD adalah komponen elektronika jenis terbaru seperti pada gambar berikut.
Komponen elektronika jenis SMD didesain untuk memenuhi tuntutan bentuk fisik perangkat elektronik dengan bentuk fisik yang kecil. Salah satu penerapan komponen elektronika jenis SMD ini dapat dilihat pada perangkat komputer seperti RAM, VGA dan motheboard komputer.
Kemudian berdasarkan fungsi dan cara kerjanya komponen elektronika dibedakan menjadi komponen pasif dan komponen aktif.
1. Komponen Elektronika Pasif
Komponen pasif adalah komponen elektronika yang dalam pengoperasiannya tidak membutuhkan suber tegangan atau sumber arus tersendiri. Komponen pasif pada umumnya digunakan sebagai pembatas arus, pembagi tegangan, tank circuit dan filter pasif. Komponen elektronika yang digolongkan sebagai komponen pasif diantarnya adalah resistor, kapsitor, induktor,saklar dan diode. Berikut adalah definisi dan fungsi secara umum dari komponen pasif tersebut :
A. Resistor

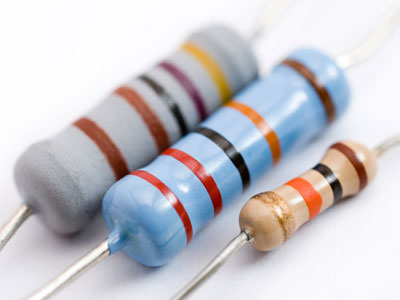

Resistor adalah komponen elektronika yang berfungsi sebagai penghambat/pembatas arus listrik. Berikut adalah simbol dan salah satu bentuk fisik resistor.
Dalam aplikasinya resistor dapat dirangkai secara seri dan paralel, pada rangkaian seri maka resistor dapat difungsikan sebagai pembagi tegangan dengan karakteristik nilai resistor akan bertambahsesuai dengan nilai resistor yang dihubung seri tersebut. Kemudian resistor pada konfigurasi paralel resistor berfungsi sebagai pembagi arus dan memiliki karkateristik nilai resistansi menjadi lebih rendah berbanding terbalik dengan jumlah dan nilai resistansi resistor yang diparalel.
B. Kapasitor

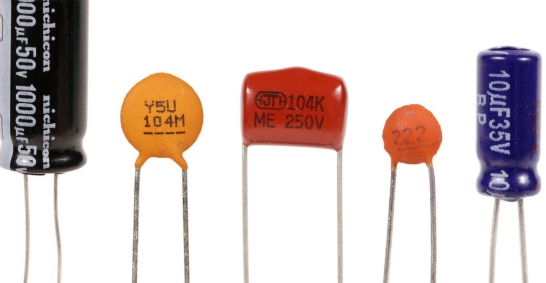

Kapasitor adalah komponen elektronika yang berfungsi untuk menyimpan muatan listrik sementara. Bentuk fisik salah satu kapasitor dan simbol kapasitor dapat dilihat seperti pada gambar berikut.
Besar kecilnya muatan listrik yang dapat disimpan olehkapasitor sebanding dengan nilai kapasitas kapasitor tersebut. Selain sebagai penyimpan muatan listrik kapasitor juga dapat digunakan sebagai penghubung atau coupling sinyal atau isyarat AC dalam suatu rangkaian pemroses sinyal.
Baca Juga : Terlengkap: Pengertian, Cara, Teknik, Fungsi, Macam, dan Bagian-bagian Solder
Baca Juga : Motor Listrik Dan Komponen Penyusunnya
C. Induktor

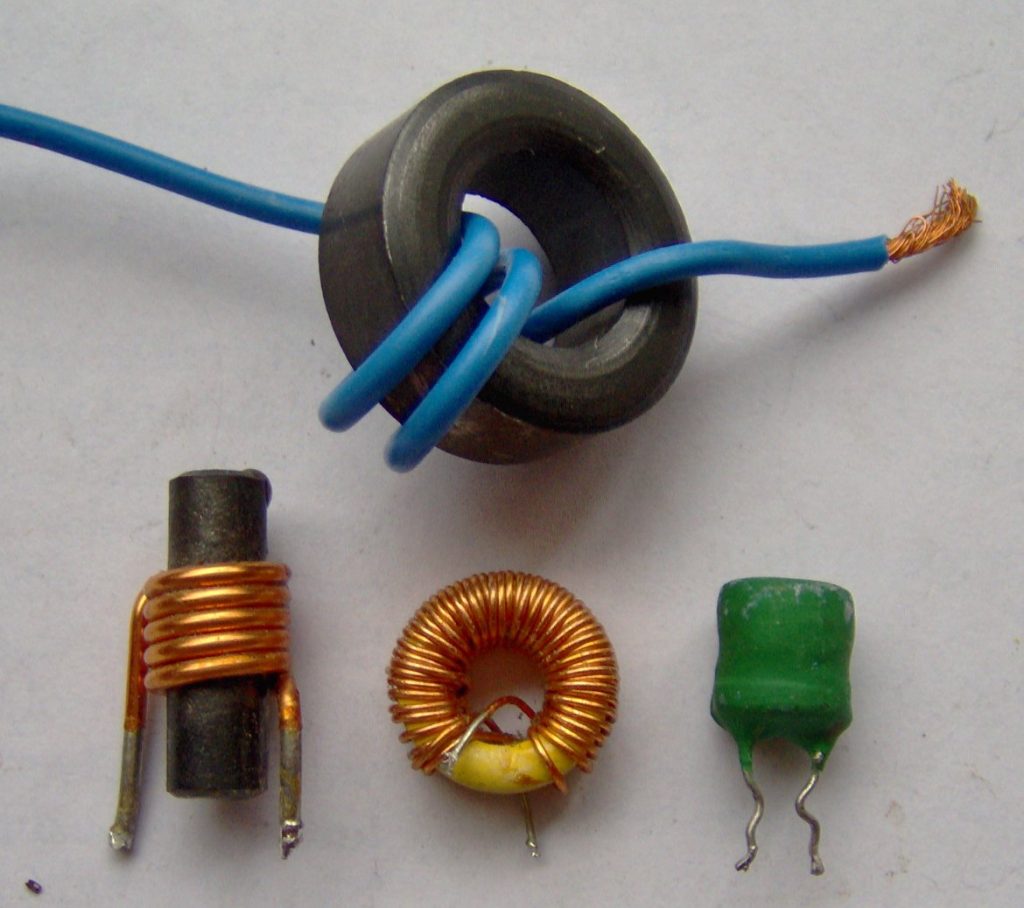

Induktor atau kumparan adalah komponen elektronika yang dibuat dari kawat email yang dibuat sedemikian rupa sehingga memiliki nilai reaktansi. Induktor dapat digunakan untuk menahan arus AC dan melewatkan arus DC. Bentuk dan simbol induktor secara umum dapat dilihat pada gambar berikut.
Induktor bersama resistor dan kapasitor dapat digunakan sebagaisuatu filter atau tapis dalam rangkaian pemroses sinyal. Induktor dapat banyak di jumpai dalam perangkat elektronika yang bekerja sebagai pemroses sinyal radio.
D. Saklar
Saklar adalah komponen elektronika yang bekerja sebagai pemutus atau pemilih sinyal secara mekanik. Saklar memiliki dua bagian utama yaitu kontaktor dan tuas saklar.Salah satu bentuk dan simbol saklar dapat dilihat pada gambarberikut.
Dalam menjalankan tugasnya saklar membutuhkan operator sebagai penggerak tuas. Operator tuas saklar dapat berupa suatu sistem elektro mekanis maupun operator manusia secara manual.
E. Diode
Diode adalah komponen pasif yang dibuat dari bahan semikonduktor. Dioda berfungsi untukmengalirkan arus listri DC dalam satu arah saja. Dioda dibangun menggunakan dua lempeng bahan semikonduktor tipe P dan tipe N. Simbol dan salah satu bentuk fisik dioda dapat dilihat pada gambar berikut.
Dioda memiliki 2 kaki yaitu kaki Anoda dan Kaki Katoda, pada prinsipnya dioda akan mengalirkan arus DC dari Anoda ke Katoda. Pada aplikasi lain dioda dapat berfungsi sebagai penyearah gelombang AC.
2. Komponen Elektronika Aktif
Komponen aktif adalah komponen elektronika yang dalam pengoperasiannya membutuhkan sumber tegangan atau sumber arus dari luar. Ada banyak tipe komponen aktif yang digunakan dalam rangkaian atau sitem elektronika. Secara umum komponen aktif dibangun mengunakan bahan semikonduktor yang didesain sedemikian rupa sehingga memiliki fungsi, nilai dan kapasitas sesuai kebutuhan yang diinginkan. Beberapa contoh komponen aktif adalah.
Baca Juga : Induksi Elektromagnetik
A. Transistor
Transistor merupakan komponen aktif yang dibangun dari tiga lempeng semikonduktor tipe P dan tipe N. Transistor dapat berfungsi sebagai penguat sinyal dan dapat jugaberfungsi sebagai saklar elektronik. Berikut adalah salah satu contoh dan simbol transistor.
Transistor Bipolar
Transistor Unipolar
Transistor terdiri dari dua tipe yaitu transisor NPN dan PNP. Kemudian dari dua tipe tersbut transistor dibagi lagi mejadi dua jenis menjadi transistor bipolar dan transistor unipolar. Transistor bipolar memiliki 3 kaki yaitu basis, colektor dan emitor, sedangkan transistor unipolar memiliki tiga kaki yaiut gate , source dan drain.
B. Thyristor
Thyristor disebut juga dengan SCR ( Silicon Controlled Rectifier) dan banyak digunakan sebagai saklar elektronik. Thyristor sering digunakansebagai saklar elektronik pada rangkaian listrik yang bekerja dengan sumber tegangan AC. Thyristor merupakan pengembangan dari diode dan memiliki 3 kaki yaitu gate, anoda dan kathoda. Berikut adalah salah satu bentuk dan simbol thyristor.
Thyristor ini akan bekerja atau menghantar arus listrik dari anoda ke katoda jika pada kaki gate diberi arus kearah katoda, karenanya kaki gate harus diberi tegangan positif terhadap katoda.
C. Transducer
Transducer adalah komponen elektronika yang dapat mengubah besaran fisik menjadi besaran listrik atau sebaliknya mengubah besaran listrik menjadi besaran fisik.
Transducer yang berfungsi untuk mengubah besaran fisik menjadi besaran listrik sering disebut sebagai sensor. Kemudian transducer yang berfungsi untuk mengubah besaran listrik menjadi besaran fisik sering digunakan sebagai indikator atau aktuator.
Contoh umum transducer sebagai sensor antara lain NTC, PTC, LDR, Phototransistor dan Solarcell. Kemudian contoh transducer yang mengubah besaran listrik menjadi besaran fisik adalah LED, Loud Speaker, Motor Listrik dan Relay.
Penjelasan dan contoh komponen aktif diatas adalah merupakan sebagian contoh komponen aktif yang ada dan menjadi dasar dari komponen aktif yang lain. Secara lebih detil definisi, fungsi dan prinsip kerja komponen elektronika jenis pasif maupun jenis aktif akan dibahas satu persatu pada artikel lain agar lebih jelas dan luas dalam memahami jenis dan fungsi komponen elektronika.(referensi:dariberbagaisumber)
