Macam-Macam Konektor Pada Jaringan Dan Fungsinya – Konektor adalah perangkat keras yang menghubungkan kabel dengan port pada suatu jaringan. Sebagaimana yang kalian ketahui pada jaringan komputer berbasis kabel (wired) diperlukan sebuah kabel dan juga konektornya untuk menghubungkan port dan kabel itu sendiri. Dan berikut saya jelaskan mengenai jenis dan macam-macam konektor yang sering dijumpai pada jaringan komputer disekitar kita.
1. Konektor BNC

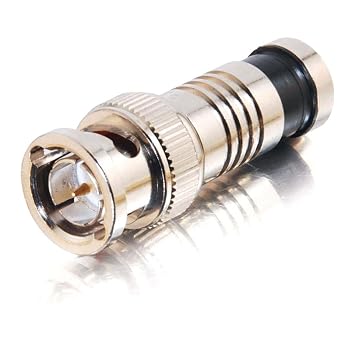

BNC (bayonet Neill-Concelman) Konektor yang sangat umum adalah jenis RF Konektor digunakan untuk terminating coaxial cable.
Penggunaan Konektor BNC yang digunakan untuk koneksi sinyal RF, untuk analog dan Serial Digital Interface sinyal video, antena sambungan radio amatir, elektronik penerbangan (avionics) dan berbagai jenis peralatan elektronik ujian.
Konektor BNC adalah alternatif dari Konektor RCA komposit bila digunakan untuk video pada perangkat video komersial, walaupun banyak konsumen elektronik dengan perangkat RCA jacks dapat digunakan dengan BNC hanya peralatan komersial video melalui adaptor sederhana. Konektor BNC yang umum digunakan pada 10base2 tipis jaringan Ethernet, baik pada kabel interconnections dan kartu jaringan, meskipun ada sebagian besar telah diganti dengan yang baru, kabel perangkat Ethernet tidak menggunakan coaxial cable. Beberapa jaringan ARCNET menggunakan BNC-terminated coax.
Kegunaan
Konektor BNC digunakan untuk koneksi sinyal seperti:
• analog dan digital interface serial sinyal video
• amatir radio antena
• penerbangan elektronik ( avionik )
• peralatan uji .
2. Konektor RJ
RJ adalah standar fisik jaringan – baik konstruksi dan wiring jack pola untuk menghubungkan telekomunikasi data . Perangkat pendukung jaringan komputer ini berfungsi untuk menghubungkan, kabel UTP kedalam komputer melalui port RJ yang dihubungkan dalam NIC. Tipe kabel konektor RJ banyak tipenya, namun untuk yang standar dipake di daerah Amerika adalah tipe RJ11, RJ14, RJ45. Setiap konektor harus disesuaikan dengan tipe NIC dan tipe kabelnya.
Selanjutnya adalah konektor pada coaxial
Konektor pada coaxial
Konektor yang digunakan bersama kabel koaksial adalah konektor Bayonet Neil Concelman (BNC). Adapter-adapter dengan tipe berbeda tersedia untuk konektor BNC, termasuk konektorT,konektor barrel, dan terminator. Konektor pada kabel merupakan titik terlemah di jaringan.
Baca Juga : Pengertian, Macam -Macam Warna Beserta Kode warna
Baca Juga : Perbedaan Antara Jaringan Berkabel (Wired) dan Nirkabel (Wireless)
Berikut adalah macam-macam konektornya:
1. BNC RG59
Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG6. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.
2. BNC to BNC
Connector BNC ini adalah Konektor yang digunakan untuk menyambung kabel dari BNC RG6 BNC RG6 yang akan dihubungkan ke Monitor, TV, dan DVR. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.
3. BNC-RCA
Connector BNC ini adalah Konektor yang digunakan untuk merubah BNC menjadi RCA yang akan dihubungkan ke Monitor atau ke TV. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.
Nah selain itu ane juga menemukan beberapa konektor lain yaitu;
1. Konektor FCSetahu saya, digunakan untuk jenis kabel single mode dengan akurasi yang tinggi untuk menghubungkan kabel dengan transmitter ataupun receiver. Jenis konektor ini menggunakan drat ulir dengan posisi yang bisa diatur, sehingga ketika dipasangkan ke perangkat, akurasinya tidak akan berubah.
2.Konektor SCKalo ini digunakan dalam jenis kabel single mode dan bisa dicopot pasang. Jenis konektor ini tidak mahal, sederhana dan dapat diatur secara manual akurasinya dengan perangkat.
3.Konektor STBentuknya seperti bayonet berkunci dan hampir mirip dengan konektor BNC. Umumnya diguanakan pada jenis kabel single mode maupun multi mode. Mudah dipasang dan dicabut pada sebuah perangkat.
4.Konektor BiconicJenis konektor ini adalah yang paling senior sebab konektor ini muncul paling pertama dalam komunikasi fiber optic dan jenis ini sekarang sudah sangat jarang digunakan.
5.Konektor D4Jenis konektor ini mirip dengan konektor FC, hanya berbeda ukurannya. Perbedaannya sekitar 2mm pada bagian ferrule-nya (pelapis ujung shaft).
6.Konektor SMAKonektor ini pendahulu dari konektor ST yang sama-sama mempunyai penutup dan pelindung. Ketika konektor ST sudah berkembang maka jenis konektor ini sudah sangat jarang diguanakan.
7.Konektor FDDIKonektor FDDI adalah konektor yang digunakan pada kabel FDDI, sedangkan kabel FDDI atau Fiber Distributid Data Interface (FDDI) merupakan teknologi jaringan berkecepatan 100-Mbps yang jarak jakauannya dapat mencapai 200 km, dengan menggunakan model token ring.
8. Konektor LC
adalah jenis konektor fiber optik yang saat ini paling sering digunakan untuk menghubungkan antar switch menggunakan SFP, jenis konektor LC ini lebih dominan dengan 2 cabang yang terpisah RX/TX, di gunakan juga untuk jenis kabel fiber optic singel dan multi mode.
